HYJ4F大角度电动机构
HYJ4F型操动机构可供ZF10-126、ZF1-252及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。 本机构通过电机的正反转功能，用离合器、蜗轮蜗杆传动来保证分合闸位置及输出角度，机构同时具有手动、电动两种功能。
技术参数
1.本机构的输出角度为720±2°（可根据用户要求定做）。
2.输出转矩128N.m。机构分（合）已经到位。
3.额定电压分、合闸时间≤3S。
4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.使用F10型辅助开关。常规时为一个14开14闭辅助开关。
6.二次接插件为进口的工业联接器,防护等级可达到IP68级，一台机构常规带两个46芯工业联接器。
二次工业联接器有6针、32针、46针等几种。
7.储能电机技术参数
|
型 号 |
HDZ-25004型 |
|
额定工作电压 |
交直流220V |
|
电机额定输出功率 |
500W |
|
正常工作电压范围 |
85%-110% |
示意图

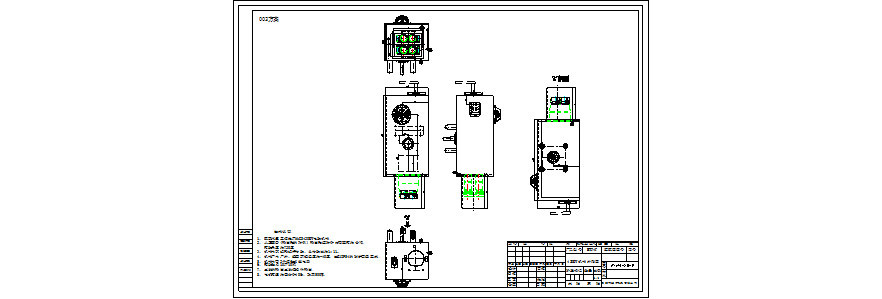

工程配图
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
