HYT31-1电动弹簧机构
HYT31-1型弹簧操动机构可供ZF10-126所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。 本机构通过电机的正反转功能，用扭力控制器、蜗轮蜗杆传动来保证分合闸位置及输出角度。机构同时具有手动、电动两种功能。
技术参数
1.本机构的输出角度为62±2°（可根据用户要求定做）。
2.输出转矩128N.m。
3.额定电压分、合闸时间≤6S。
4.使用上海飞力LXW22型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.储能电机技术参数
| 型 号 |
HDZ-22403C-3型 |
| 额定工作电压 |
交直流220V |
| 电机额定输出功率 |
240W |
| 正常工作电压范围 |
85%-110% |

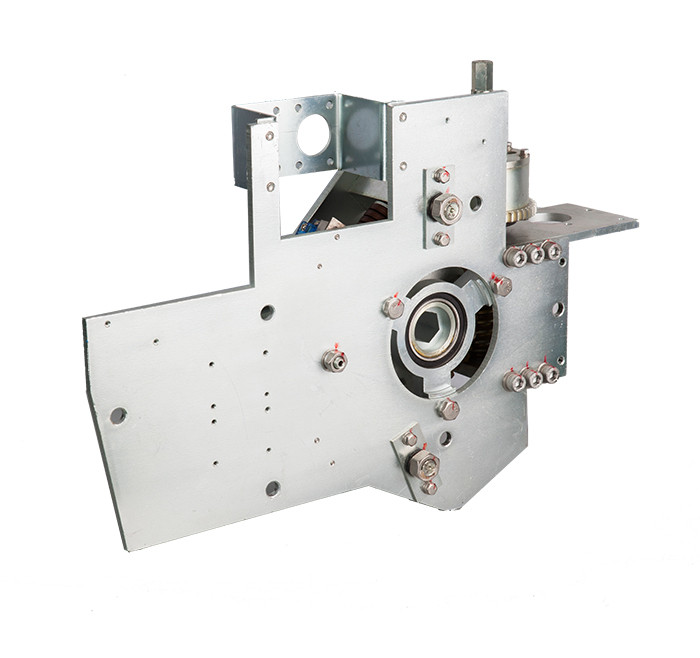

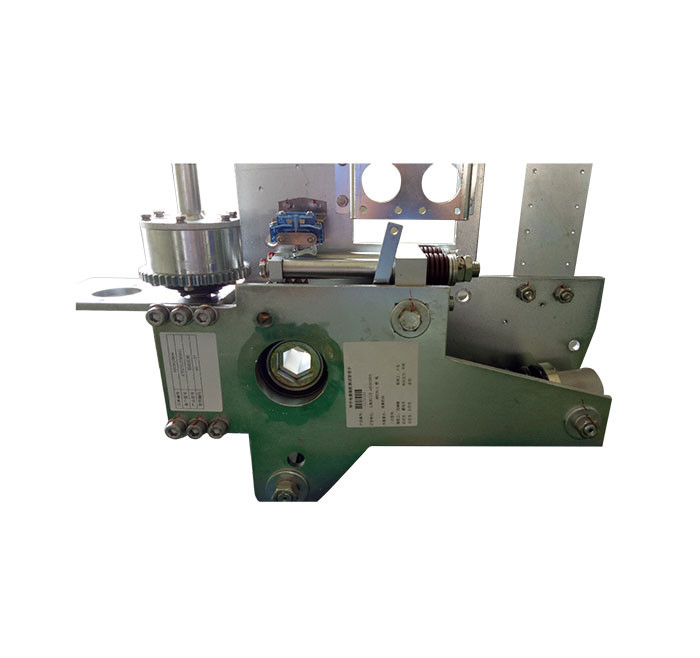

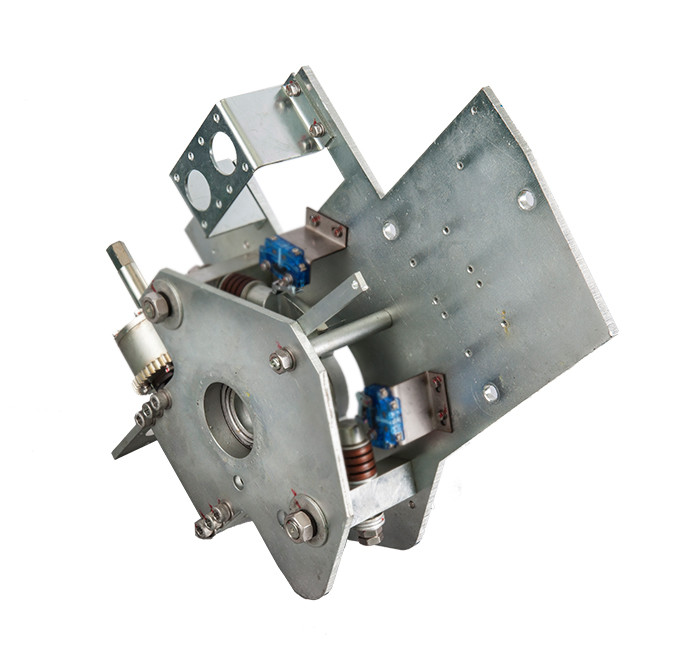

示意图

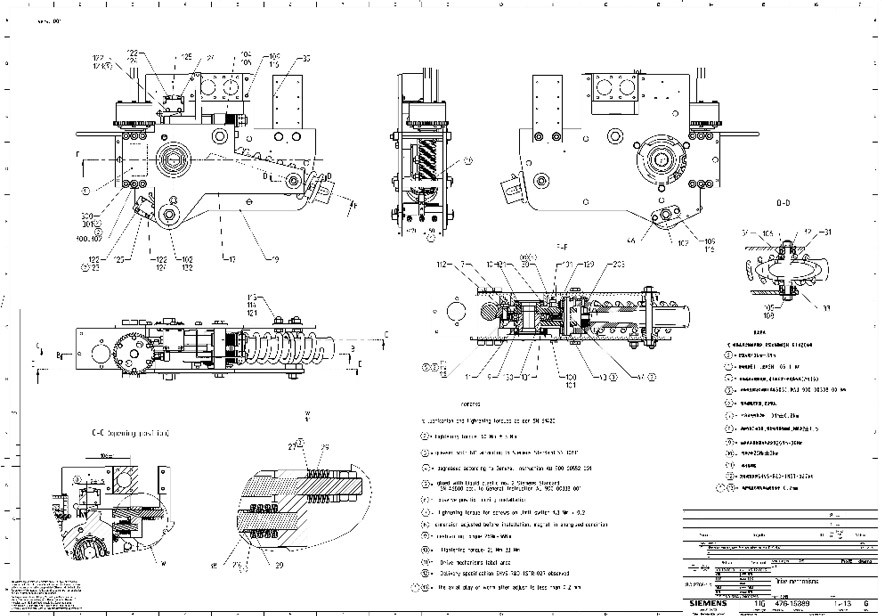

工程配图
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
