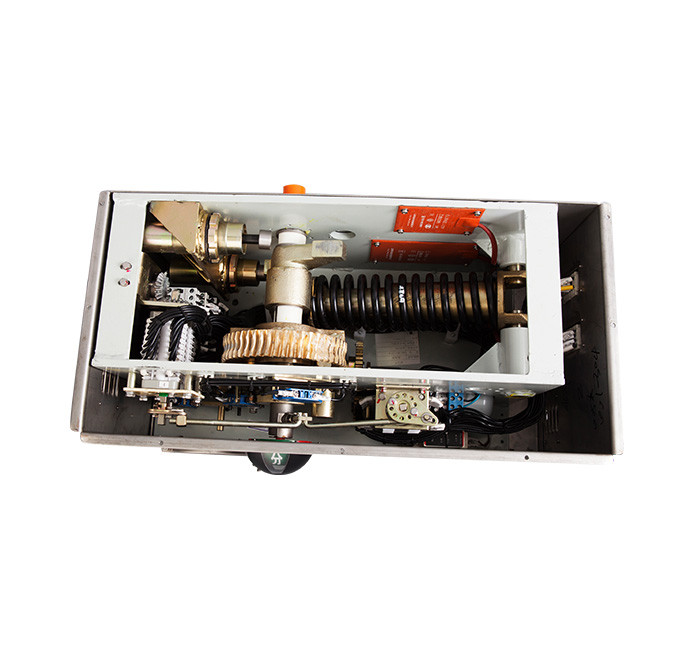

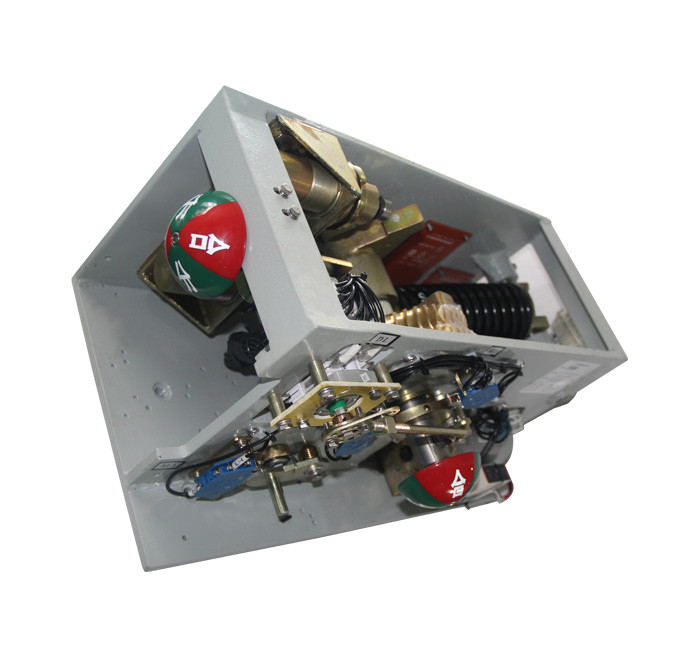

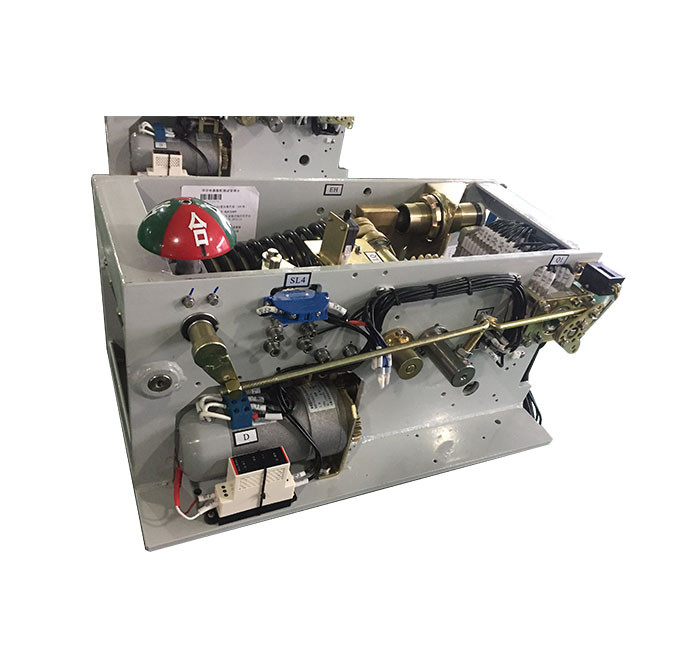

HYT5电动弹簧机构
HYT5型弹簧操动机构可供ZF3A-126、ZF4A-126、ZF10-126、ZF12-126、ZF1-252、ZF11-252及所需转矩与之相当的隔离开关、接地开关及负荷开关的开断和关合之用。 本机构利用弹簧对称过中原理，通过电机的正反转功能，使机构压缩弹簧即可实现快速分合。机构同时具有手动、电动两种操作功能。
技术参数
1.本机构的输出角度为62±2°（可根据用户要求定做）。
2.输出转矩128N.m。
3.额定电压分、合闸时间≤3S。
4.使用上海飞力LXW22型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.储能电机技术参数
| 型 号 |
HDZ-22403型 |
| 额定工作电压 |
交直流220V |
| 电机额定输出功率 |
240W |
| 正常工作电压范围 |
85%-110% |
示意图
工程配图
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
