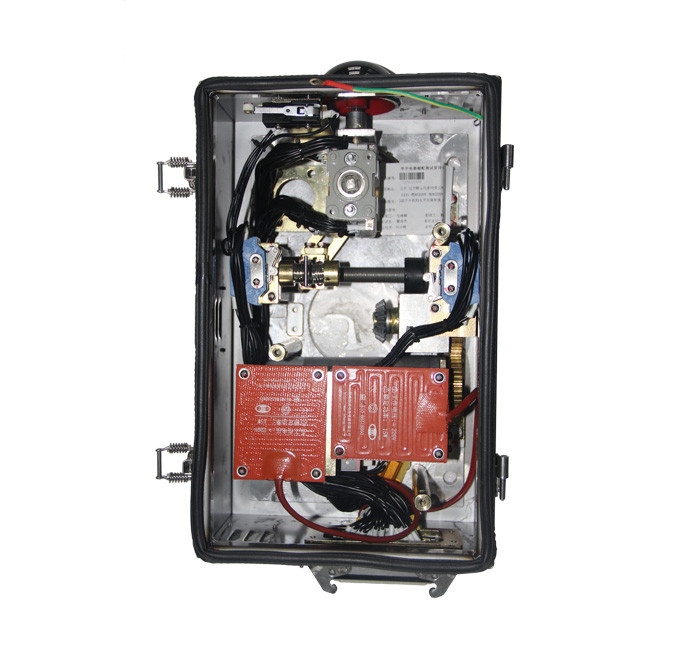

CJ21电动机构
CJ21型操动机构可供ZFW31-126及所需转矩与之相当的隔离开关、接地开关及负荷开关的关合和开断之用。 本机构通过电机的正反转动功能，通过齿轮与锥齿轮的传动,实现开关的合分闸。机构同时具有手动、电动两种功能。
技术参数
1.本机构的输出角度380°（可根据用户要求定做）。
2.输出转矩DS=46N.m ES=60N.m。
3.额定电压分、合闸时间DS≤1S ES≤2s。
4.使用CSK型磁吹开关。触点能持续通过的电流AC220V时为10A，DC220V时为3A。
5.使用F10型辅助开关。常规时为二个8开8闭辅助开关（可根据用户要求增加）。
6.二次接插件为进口的工业连接器，防护等级可达到IP68级，一台机构常规带二个46芯工业连接器。
二次工业连接器有24针、32针、46针等几种。
7.储能电机技术参数
| 型 号 |
DS HDZ-25506C型/ES HDZ-23603C型 |
| 额定工作电压 |
交直流220V |
| 电机额定输出功率 |
DS 550W/ES 360W |
| 正常工作电压范围 |
85%-110% |
示意图
工程配图
订货须知
1、控制电压与电机电压;
2、输出角度;
3、安装尺寸;
4、户外或户内使用;
5、输出轴的输出方式;
6、分闸位置时输出轴的起始位置(角度);
7、辅助开关辅助触点的对数;
